驅動器類型：兩相步進驅動器
控制方式：脈沖、IO、EtherCAT
電機類型：兩相1.8°步距角四線混合步進
-
-
AM步進系統
產品特點
-
-
AMD-510Q 脈沖+IO型 開環步進系列
控制方式：脈沖 + 方向 、CW/CCW 正反轉脈沖 、IO 速度控制
電壓范圍：DC 12V-80V
電流峰值：3.0/4.5/8.4
電機適配：可適配20~86機座的電機
特點：
安全：全鋁殼結構設計，散熱好，堅固安全，全系支持過壓，過流/短路保護
使用簡單：參數自動匹配電機，免調試，撥碼設置電流和細分，操作簡單
-
-
-

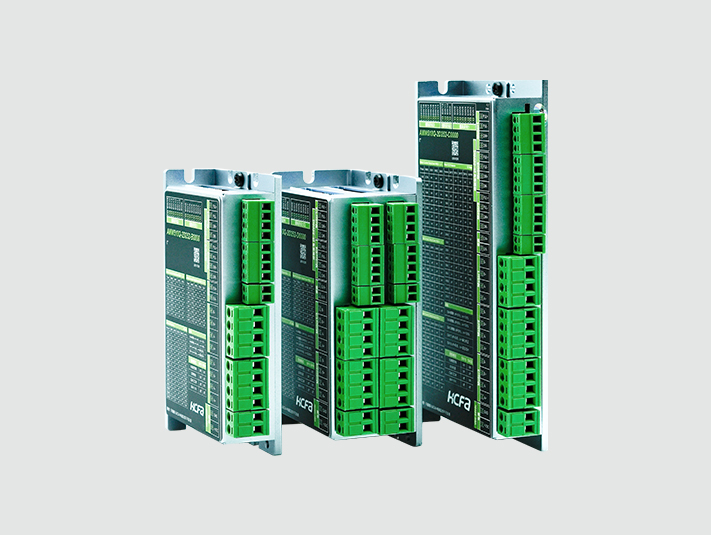

AMW-510Q 脈沖+IO型 多軸開環步進系列
控制方式：脈沖 + 方向 、CW/CCW 正反轉脈沖 、IO 速度控制
電壓輸入：DC 24V
電流峰值：5.2A
電機適配：可適配42~60機座的電機
特點：
集成：整機支持2/3/4軸驅動控制，體積小巧，有效節省安裝空間
獨立控制：可獨立控制多臺（2~4軸）電機，每個軸的電流可以獨立設置，互不 影響
安全：全鋁殼結構設計，散熱好，堅固安全
使用簡單：參數自動匹配電機，免調試，撥碼設置電流和細分，操作簡單
-
-
-

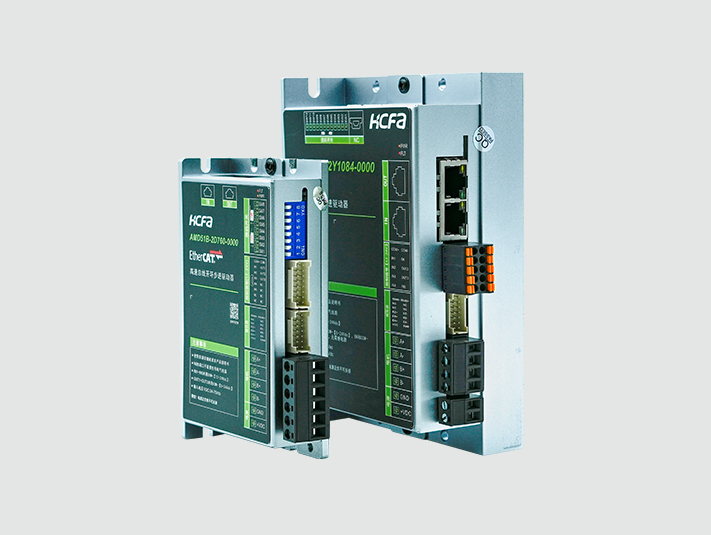

AMD-510B Ether CAT總線型開環步進系列
控制方式：Ether CAT總線
電壓輸入：DC 24-140 V，AC 20-100V
電流峰值：8.4A
電機適配：可適配57~110機座的電機
特點：
支持標準Ether CAT通信協議，最小同步周期250us
通訊全隔離方案可靠、穩定，不掉線
支持多種總線回零模式
I/O功能總線可設定，5IN/3OUT
支持撥碼開關改變電機方向，簡單易用
-
-
-
AMD-520B Ether CAT總線型閉環步進系列
控制方式：Ether CAT總線
電壓輸入：DC 24-140 V，AC 20-100V
電流峰值：8.4A
電機適配：可適配57~110機座的電機
特點：
全新閉環控制算法，運動控制更準確，不丟步
支持1000線增量A,B,Z差分編碼器，可選2500線和5000線支持多種總線回零模式
支持多種回零模式，支持編碼器Z信號回零
電機振動噪音更低，運行更平穩
-

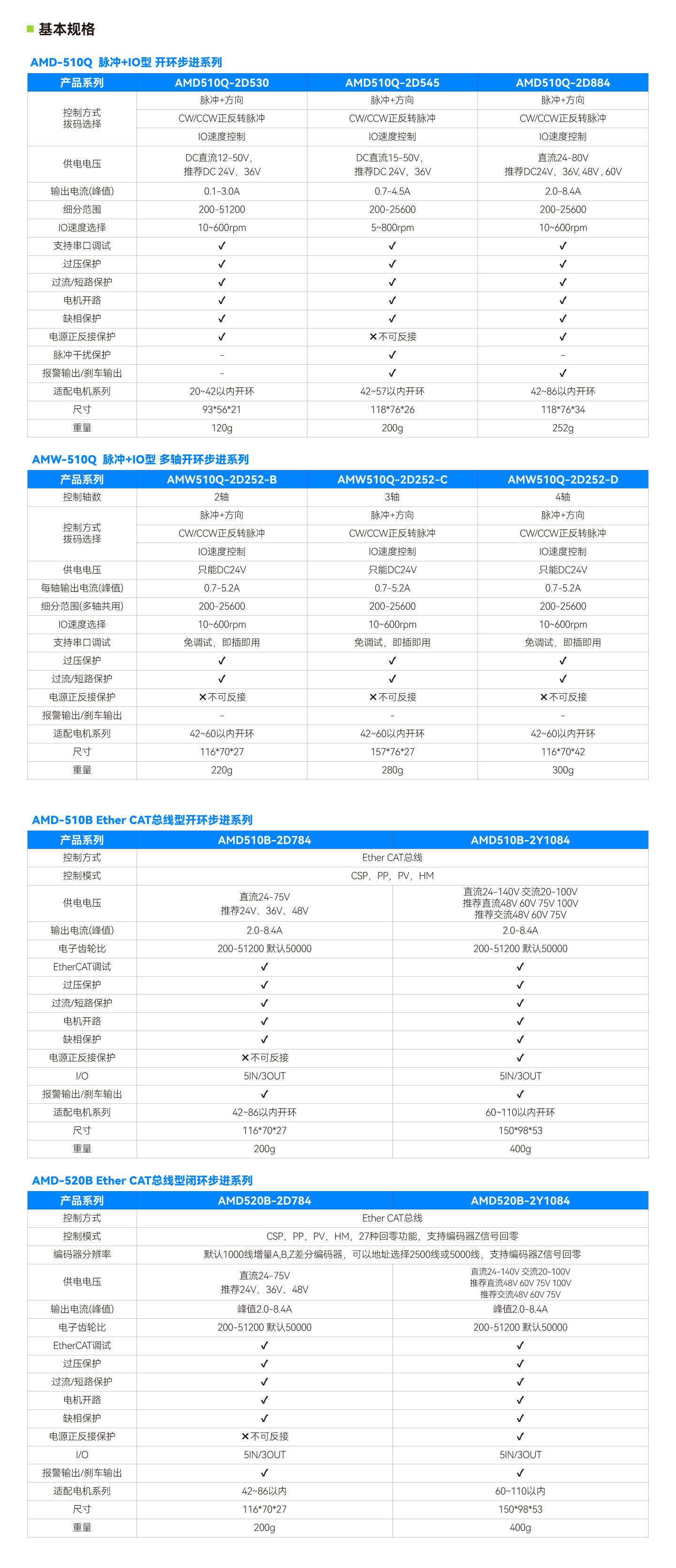

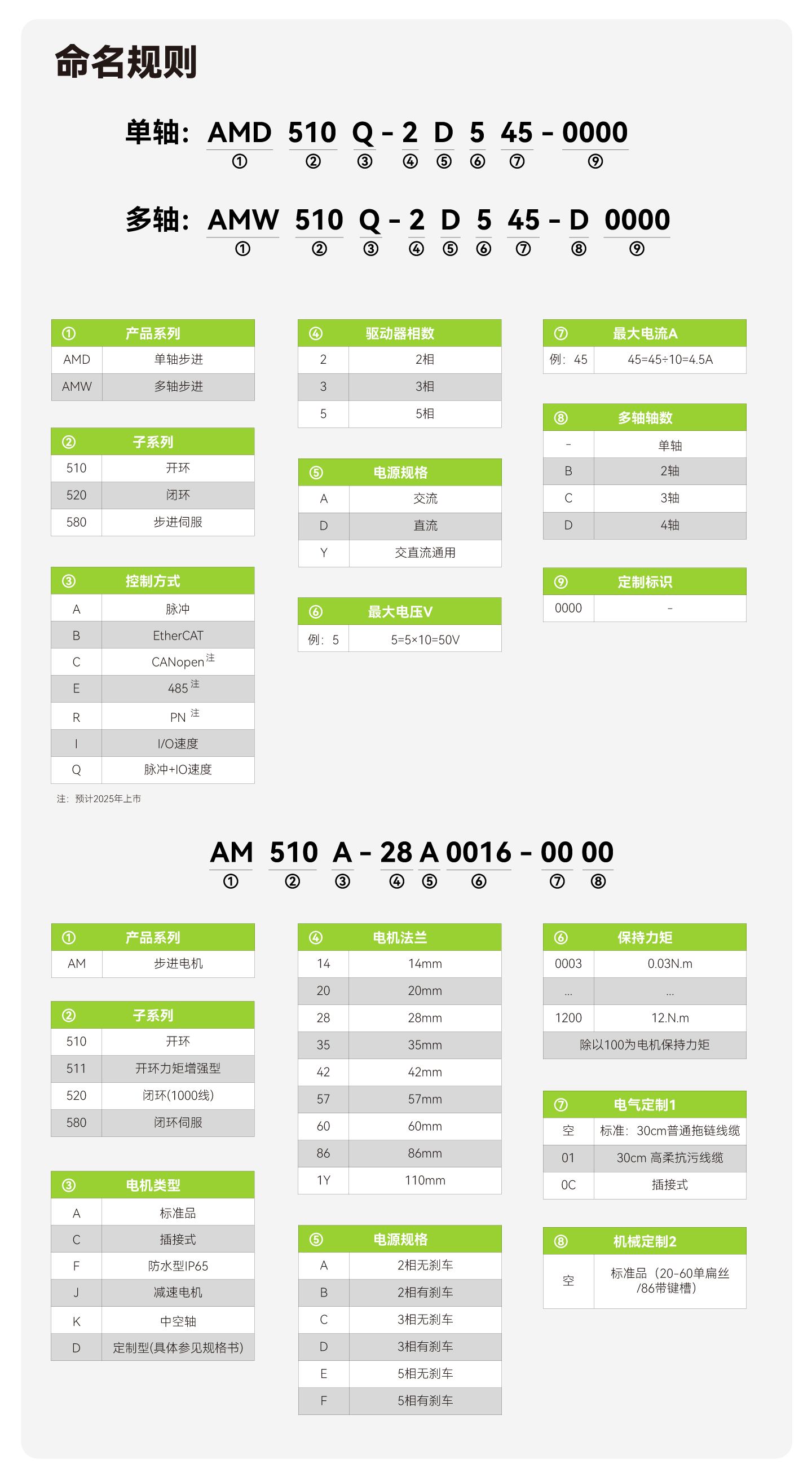

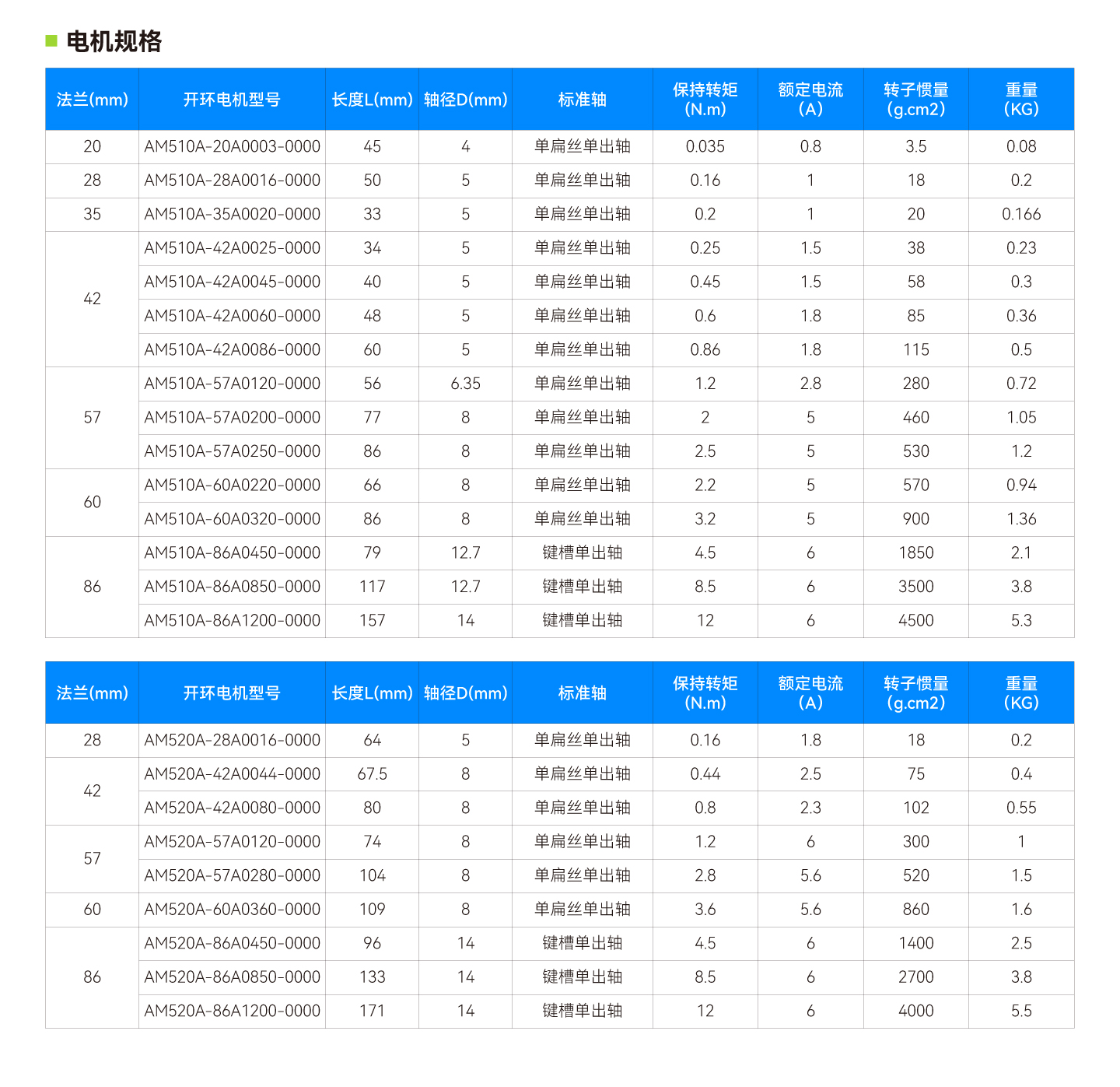

產品規格
產品尺寸
資料下載
| 下載類型 | 名稱 | 更新時間 | 操作 |
|---|---|---|---|
| 樣本 | AM步進系列樣本2024年12月第三期 | 2025.08.29 | 下載 |
| 下載類型 | 名稱 | 更新時間 | 操作 |
|---|---|---|---|
| 說明書 | AMD530B系列步進驅動器（EtherCAT總線）安裝使用說明書V1.0 | 2025.12.09 | 下載 |
| 手冊 | AMD510B系列兩相單軸開環EtherCAT總線步進驅動器用戶手冊V2.0 | 2024.12.13 | 下載 |
| 手冊 | AMD510Q脈沖-IO開環步進電機驅動器用戶手冊V2.0 | 2024.12.13 | 下載 |
| 手冊 | AMW510Q多合一系列步進驅動器用戶手冊V2.0 | 2024.12.13 | 下載 |
| 下載類型 | 名稱 | 更新時間 | 操作 |
|---|---|---|---|
| 圖紙 | 開環步進驅動器圖紙（2D） | 2024.09.05 | 下載 |
| 圖紙 | 開環步進驅動器圖紙（3D） | 2024.09.05 | 下載 |
| 圖紙 | 開環步進電機AM510A系列圖紙（2D） | 2025.06.30 | 下載 |
| 圖紙 | 開環步進電機AM510A系列圖紙（3D） | 2024.09.05 | 下載 |
| 圖紙 | 總線閉環步進驅動圖紙（3D） | 2025.06.30 | 下載 |
| 圖紙 | 總線閉環步進驅動圖紙（2D） | 2025.06.30 | 下載 |
| 圖紙 | 閉環步進電機圖紙（2D） | 2025.06.30 | 下載 |
