KYN28A-12配電柜
一： 概述
KYN28A—12（Z）（GZS1）型鎧裝移開式交流金屬封閉開關設備適用于三相交流50Hz電力系統,用于接受和分配電能并對電路實行控制、保護及監制。
二： 產品說明
KYN28A-12（等同于GZS1） 型戶內金屬鎧裝抽出式開關柜系三相、交流50（60）Hz 、額定工作電壓3--12kV、額定工作電流3150A及以下系統中的成套配電裝置。KYN28A-12型戶內金屬鎧裝抽出式開關柜主要適用于發電廠、中小型發電機送電、工礦企事業配電以及電力系統的二次變電所受電、饋電及大型高壓電動機啟動等，實行控制保護、監測之用。其母線系統為單母線宜可派生出單母線帶旁路和雙母線結構。KYN28A-12型戶內金屬鎧裝抽出式開關柜具有實現“五防”閉鎖功能。該柜即可配用ZN63A(VS1)真空斷路器，也可配用ABB公司的VD4真空斷路器，實為一種性能優越的配電裝置。
三： 主要規格參數
型號 | 單位 | 數據 | ||
額定電壓 | KV | 3.6、7.2、12 | ||
額定頻率 | Hz | 50 | ||
斷路器額定電流 | A | 630、1250、1600、2000、2500、3150 | ||
開關設備額定電流 | A | 630、1250、1600、2000、2500、3150 | ||
額定短時耐受電流（4s） | KA | 16、20、25、31.5、40 | ||
額定峰值耐受電流（峰值） | KA | 40、50、63、80、100 | ||
額定短路開斷電流 | KA | 16、20、25、31.5、40 | ||
額定短路關合電流（峰值） | KA | 40、50、63、80、100 | ||
額定絕緣水平 | 1min頻耐受電壓 | 極間、極對地 | KV | 24、32、42 |
斷口間 | KV | 24、32、43 | ||
雷電沖擊耐受電壓（峰值） | 極間、極對地 | KV | 40、60、75 | |
斷口間 | KV | 46、70、85 | ||
防護等級 | 外光為IP4X、隔空間、斷路器室門打開時為IP2X | |||

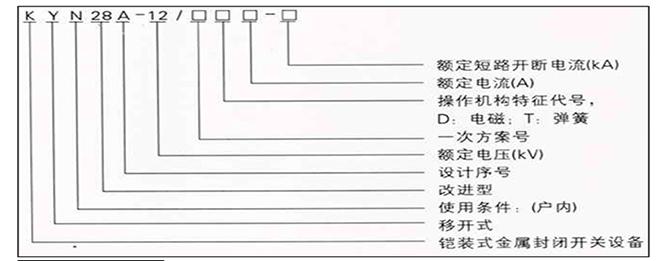

四： 型號說明
五： 性能特點
1.完全金屬鎧裝，組裝式結構，組合方案廣；
2.柜體選用進口的敷鋁鋅薄鋼板，經CNC機床加工，采用先進的多重折邊工藝，用拉鉚螺母螺栓聯接，且精度高、抗腐蝕、重量輕、強度高、零件通用性強；
3.可配裝國產的ZN63A-12系列或進口VD4系列真空斷路器，使用性廣、可靠性高、實現長年免維護；
手車設工作、試驗位置，各位置均有定位和顯示裝置，安全可靠；
4.各類手車設按模數積木式變化，保證同規格車可以自由互換，不同規格的車絕對不能進入；
5.由專用運載車運送手車，操作輕便、靈活；
6.高可靠地連鎖裝置，完全滿足“五防”要求；
7.各高壓室均有泄壓通道，確保人身安全；
8.面門裝有觀察窗，可觀察室內元件工作狀態
六： 使用環境條件
1.周?chē)諝鉁囟龋?15℃～+40℃；
2.濕度條件：日平均相對濕度：≤95％，日平均水蒸氣壓力不超過2.2kPa；
3.月平均相對濕度：≤90％，月平均水蒸氣壓力不超過1.8kPa；
4.海拔高度：≤3000m；
5.地震烈度：≤8°；
6.周?chē)諝獠皇芨g性可燃?xì)怏w、水蒸氣等明顯污染；
7.無經常性劇烈振動的場所；
8.在超過GB3906規定的正常的環境下使用時，由用戶和制造廠商協商。
七： 產品用途
本產品系3～10千伏三相交流50Hz單母線分段系統的成套配電裝置。主要用于發電廠、中小型發電機送電、工礦企事業配電以及電力系統的二次變電所的受電、送電及大型高壓電動機起動等。實行控制保護、監測之用。
